Амины байшин,зуслан,амралт,хүүхдийн зуслан, сургууль, цэцэрлэг,жуулчин уул уурхайн баазад зориулсан, Европт үйлдвэрлэсэн хэд хэдэн төрлийн, суурин болон явуулын бохирын байгууламж. http://issuu

Бохирын усыг биологийн аргаар цэвэршүүлэх Фалкон систем

http://issuu.com/altanord/docs/____________________________________d816ed9c164a3a    Дэлгэрэнгүйг энэ холбоосыг дарж албан ёсны танилцуулгаас үзэж болно



Амины байшин, зуслангийн байшин, амралт, сувиллын газар, хүүхдийн зуслан, жуулчны бааз, уул уурхайн бааз, аймаг, сумын төв, 6- гаас 5000 хүртэлх хүн амтай хотхон, суурин газарт зориулсан Европын Холбоонд үйлдвэрлэсэн хэд хэдэн төрлийн, том жижиг, суурин болон явуулын бохирын байгууламжуудыг нийлүүлж суурилуулж өгнө. Мөн хот, хөдөөд бөөны худалдаа, дистрибютор хийх хүсэлтэй хувь хүн, байгууллагатай хамтарч ажиллана.

Уг байгууламж нь Евростандарт EN 12566-3 2005 ын гэрчилгээтэй ба бохирын усыг 96.2 % хүртэл цэвэршүүлэх ба гарсан усыг гол горхи, нуур цөөрөмрүү шууд цутгах, эсвэл газрын хөрсөнд шингээх, саарал ус болгон хэрэглэх зэргээр газар дээр нь байгалийн эргэлтэд оруулна.   Дэлгэрэнгүй мэдээллийг дараахь холбоосоор орж үзнэ үү.
http://issuu.com/altanord/docs/____________________________________d816ed9c164a3a

Септик танк тавих боломжгүй эсвэл тохиромжгүй хийгээд төвийн шугаманд холбогдох ямар ч боломжгүй нөхцөлд Фалкон системийг суурилуулна.  Мөн уг систем нь бохир усны гарцыг тогтворжуулж байхын тулд дахин боловсруулах горимтой тул ялангуяа бохирын гарц хангалтгүй, дунд зэрэг, эсвэл маш бага, эсвэл улирлын чанартай хэлбэлзэж байдаг хүүхдийн зуслан, амралт сувиллын газар, уул уурхайн болон аялал жуулчлалын бүс,  соёл амралтын төв, цэцэрлэгт хүрээлэн зэрэгт суурилуулахад нэн тохиромжтой.

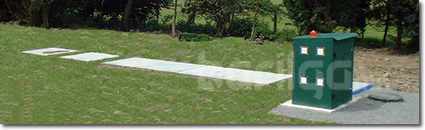

Зураг дээр 25 хүний зориулалттай Фалкон системийг харуулсан байдал:



Фалкон системийн онцлог:

• Маш бага цахилгаан хэрэглэдэг
• Ашиглалтын горимоос шалтгаалж 6-12 сард нэг удаа лагаа цэвэрлэнэ
• Анх шатны тунгаалт хийх танктай
• Дотроо холхиж хөдөлдөг эд анги байхгүй
• Суурилуулахдаа зай завсрыг цементээр  чигжинэ
• Ачаалал багатай үед ажиллах боломжтой
• Суурилуулсны дараа нүдэнд  ил харагдах нүсэр байгууламж байхгүй
• Үйлчлэхэд хямд төсөр
• Танк өөрөө 25 жилийн баталгаат хугацаатай
• Суурилуулахад хялбар

Ахуйн зориулалттай биологийн аргаар цэвэршүүлэх энэхүү систем нь бохирын усыг өндөр үр ашигтай цэвэршүүлнэ.  Мөн эд материал, хийцийн хувьд маш бат бэх, зэврэхгүй, хийц хялбар боловч маш сайн цэвэршүүлдэг гэдгээр патентжуулсан.
Фалкон систем нь бохирыг гурван үе шаттайгаар цэвэршүүлэх ба байгаль орчны агентлагийн цэвэршүүлсэн усанд тавигдах бүхий л шаардлага, стандартыг бүрэн хангасан.  Бид Фалконыг ганц өрх аль эсвэл хэд хэдэн өрх дундын, аль эсвэл зочид буудал, хоолны газар, аж үйлдвэр, худалдааны цогцолбор зэрэг  тухайн зориулалтаас хамааран янз бүрийн овор хэмжээ, хүчин чадалтай хэд хэдэн загварыг нийлүүлж байна.
Ийнхүү олон янзын хийц, овор хэмжээ, хүчин чадалтай тул Фалкон системийг ямар ч зориулалтаар ашиглаж болдог  нь түүний бусдаас онцгойрох давуу тал юм.
Тус систем нь Европын Холбооноос бохирын ус цэвэршүүлэх байгууламжид тавьсан EN 12566-3 2005 стандартыг бүрэн хангасныг баталгаажуулсан гэрчилгээтэй ба Англи улсын Барилга, Засварын 2011 болон 2011 оны үзэсгэлэнгийн Эко Орон Сууц хэсэгт оролцсон цорын ганц цахилгаанаар ажилладаг цэвэршүүлэх байгууламж юм.
6-300 хүний зориулалттай Фалкон систем нь:

• Европын Холбооноос бохирын ус цэвэршүүлэх байгууламжид тавьсан EN 12566-3 2005 стандартыг бүрэн хангасныг баталгаажуулсан гэрчилгээтэй
• EN 12566-3 2005 стандартын биелэлтийг шалгах үед дунджаар 11 мг/л биохимийн хэрэгцээт хүчил төрөгч, 7 мг/л аммонийн азот буюу маш өндөр цэвэршүүлэлтийн үзүүлэлттэй байсан
• Дан ганц хэсгээс бүрдсэн, залгаасгүй учир хэзээ ч ус алдахгүй
• Английн байгаль орчны газраас Фалконоор цэвэршүүлсэн усыг элдвийн зөвшөөрөл авалгүй шууд суваг, шуудуйд урсгахыг зөвшөөрсөн байдаг
• Аливаа дуу чимээгүй
• Шаардлагагүй үед 4 сар хүртэл ажиллуулахгүй завсарлуулж  болно
• Лагаа эргүүлэн ашигладаг тул хэд хоногоор орхиж явах, нитратыг нь цэвэрлэх боломжтой
• Цэвэршүүлсэн ус гардаг хоолойг газрын хөрсөнд шингээх эсвэл насосоор суваг шуудуй, гол мөрөнлүү шахаж дамжуулахаар хийж болно
• Мөн саатал гарсан үед дохиололтой
• Танкны баталгаат хугацаа 25, үлээгчнийх 2 жилээр олгогдоно
• Шаардлагатай бол газар булахгүй ил суурилуулж болно
• Суурилуулахад маш хялбар, богино хугацаанд зааврын дагуу ямар ч мэргэжлийн хүн суурилуулж чадна
• Сайн тал нь хамгийн том овортойг нь суурилуулсан ч хүн машин явахад ил далд ямар ч саад, тотгор үүсэхгүй

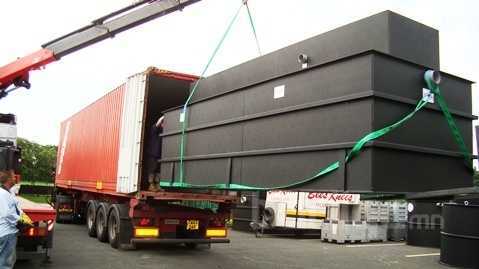

• Уул уурхай, аялал жуулчлал, онцгой байдлын бүс, цэргийн хуарангийн зориулалтаар ашиглана гэвэл Фалкон системийн чингэлэгтэй зөөврийн загварыг нийлүүлж болно


Лаг дахин боловсруулах горимын тухайд
Эцсийн тунгаалт хийгдэх шугамд байгаа бактерийн биетийг анхан шатны  тунгаалтын хэсэг рүү шилжүүлж шинээр орж ирж байгаа бохир устайгаа хольсноор цэвэршүүлэх процессыг хоёр дахь удаагаа явуулна.  Фалкон нь харилцуур сав шиг хэсгүүдээс бүрддэг тул тэр хэмжээний бохир ус биологийн цэвэршүүлэлт явагддаг голын шугаманд урсан орж ирнэ.  Харин ийшээгээ анхан шатны тунгаалтын шугамнаас бохирын ус  орж ирэх ба эдгээр нь биологийн цэвэршүүлэх хэсгийн бактерийг хооллож тэтгэж байдаг тул хүнгүй үед ч хэвийн ажиллана.   Энэ процесс нь зогсоо зайгүй ажиллаж бактерийн орчныг 4 сар хүртэлх хугацаанд амьдруулж тэтгэх ба ачаалал маш багатай үед ч системийн горимыг алдагдуулалгүй сайн цэвэршүүлдэг тул онцгой ач холбогдолтой.   Иймээс  ирэн очин байдаг, хүн цөөтэй айл өрхөд нэн тохиромжтой.
EN 12566-3 2005 Евро стандартын шалгуур үзүүлэлт буюу 20BOD – 30SS – 20NH4 шаардлагын биелэлтийг шалгахын тулд Фалкон системийг  Германд 266 хоногийн турш туршиж үзсэн ба ижил төрлийн бусад  системээс  хамгийн  дээд үзүүлэлт буюу бохирын усыг 96.2% хүртэл цэвэршүүлж усны чанарыг 11BOD-16SS-7NH4  хүргэсэн юм.
BOD – биохимийн хэрэгцээт хүчил төрөгч, мл/л
SS – жигнэгдэгч  бодис, мл/л
NH4 – аммоний азот, мл/л

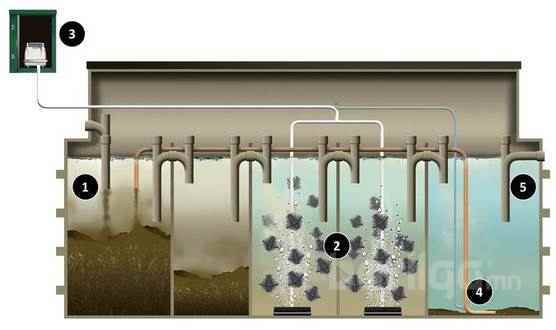

Ажиллах зарчим


1 – Анхан шатны  тунгаалтын шугам
2 – Биологийн цэвэршүүлэлтийн  шугам буюу био шугам
3 – Эцсийн тунгаалтын шугам
зэрэг гурван хэсгээс бүрдэх ба энэ гурван шугам нэг дор нэг саванд багтсан.  300 ба түүнээс дээш хүний зориулалттай системд илүү нарийн цэвэршүүлэх эсвэл цэвэршүүлсэн усаа дахин ашиглах шаардлагатай бол нэг буюу хоёр модуль нэмж залгана.
Анхан шатны тунгаалтын шугам
Энэ хэсэгт бохирын усан дахь хатуу биетүүд тунан үлдэж улмаар хоёр үе шаттайгаар цэвэршүүлдэг биозонд шилжинэ.  Анхан шатны тунгаалтын хэсэгт лаг хадгалах нэмэлт камер байх бөгөөд түүний хэмжээ нь хүний тоо,  лагаа хир ойрмогхон соруулж цэвэрлэхээс хамаарна.
Биологийн аргаар боловсруулж цэвэршүүлэх шугам (Био шугам)
Фалкон системийн энэ хэсэгт агааржуулсан биологийн шүүлтүүрийн технологийг ашигла сан. Цахилгаан үлээгчээр (3) мембран диффузерийн тусламжтайгаар агаар үлээн маш нарийн хөөсөн бөмбөлөгүүд үүсгэж энэ хэсгийн ёроолд, хуванцар хавтан дээр үржиж ургаж байгаа бактерт шаардагдах агаар, хүчил төрөгчийг хүргэж өгнө.  Эдгээр бактери нь бохирын ус, түүнд агуулагдах микро биетээр тэжээгдэнэ. Агаараар үлээж хөөсрүүлэх явцад зарим бактери усны түрэлгэнд автан хуванцар хавтангаас салж бохирын устай холилдох ба ингэснээр хавтан дээрх бактерийн зохистой хэмжээг бүрдүүлэх ба энэхүү голын шугаманд  бактерийн цэвэршүүлэлтийн оптимал орчин, горимыг хангадаг.  Иймээс агааржуулалтын горим, үлээлтийн хүч, даралтыг зөв тохируулах нь хамгаас чухал.
Энэхүү био шугамд бохирын усыг хоёр үе шаттайгаар цэвэрлэдэг тул цэвэршүүлэх явцад аливаа доголдолгүйгээр бохирын усыг байнга, тогтмол нэг хэмээр цэвэршүүлж биохимийн хэрэгцээт хүчил төрөгч төдийгүй аммоний нитратын хэмжээг стандартын шаардлагаас илүү сайн, хэд дахин бууруулж чаддаг.
Эцсийн тунгаалтын шугам
Энэ нь бохир ын ус цэвэршүүлэх эцсийн дамжлага бөгөөд энд аливаа тунадасыг ялгаж зөвхөн цэвэршүүлсэн ус хоолойгоор (5) гадагшилна.  Фалкон системийн сүүлийн үед гарсан бусад загваруудаас ялгарах нэг онцлог бол эцсийн дамжлагын ёроолд тунаж үлдсэн тунадас буюу өтгөрсөн лагийг хоолой (4)ны тусламжтайгаар эргээд анх шатны тунгаалтын шугамд соруулж аваачдаг.  Ингэснээр байшин барилгад хүнгүй буюу бохирын ус системд нийлүүлэгдэхгүй үед  бактерийн орчноо тэтгэн тэжээж цэвэршүүлэх процессийн горим алдахгүй.    Үүнээс гадна цэвэршүүлсэн усаа эргүүлээд байнга анхан шатны тунгаалтын шугамд аваачих тасралтгүй цикл явагдаж гаднаас орж ирсэн бохирыг шингэлэх, мөн хүнгүй буюу бохир зогссон үед системийг усаар хангаж горимыг нь  алдуулалгүй тасралтгүй ажиллагааг нь хангадаг.  Ингэснээр Фалкон систем дахь биомассын хэмжээ, идэвхжил нэгэн хэвийн байж цэвэршүүлэх процесс тогтмол явагдах нөхцөл бүрддэг.  Мөн сүүлчийн шат дамжлага хүртэл задарч амжаагүй нитратуудыг эргээгээд эхний дамжлагад аваачсанаар цэвэршүүлэх процесс давтагдаж усан дахь аммонийн агууламж улам сайн багасдаг .   Цэвэршүүлсэн ус  хоолойгоор (5) гадагшилна.

Дараахь хүснэгтэнд зөьхөн 6 гаас 50 хүнд зориулсан системийн техник үзүүлэлтийг тавьсан болно.
Хамгийн том нь 5000 хүнтэй суурин газрын ахуйн бохирын усыг цэвэршүүлнэ.

Загвар	Хүний тоо	Урт, м	Өргөн, м	Гүнзгий, м	Орох цооног, м	Гарах цооног, м	Цахилгааны хэрэглээ, кВ
Фалкон 6	6	Ш1.500		2.100	0.550	0.750	0.06
Фалкон 9	9	Ш1.700		2.100	0.550	0.750	0.06
Фалкон 12	12	Ш1.900		2.100	0.550	0.750	0.08
Фалкон 18	18	Ш2.500		2.100	0.550	0.750	0.12
Фалкон 25	25	4.700	1.500	2.174	0.600	0.862	0.12
Фалкон 30	30	4.010	2.124	2.174	0.600	0.862	0.37
Фалкон 40	40	5.060	2.124	2.174	0.600	0.862	0.37
Фалкон 50	50	5.610	2.124	2.174	0.600	0.862	0.37


http://issuu.com/altanord/docs/falcon_brochure_mong/1    Дэлгэрэнгүйг энд дарж албан ёсны танилцуулгаас үзнэ үү
