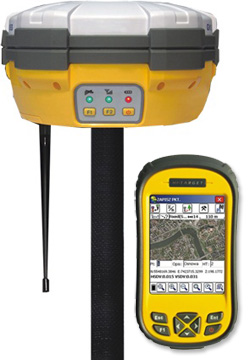

V30 GNSS RTK багажны давуу талууд:
Бүтээгдэхүүний онцлог
Бүрэн автомат үйл ажиллагаа
Ухаалаг яригч нь ялангуяа энэ машинд суурилагдсан байдаг нь үйл ажиллагааны
явцад хэрэглэгчдийг чиглүүлж удирдах зорилготой. Бүтээгдэхүүний үйл ажиллагаа
нь маш энгийн байдаг. Та тус бүрийн үйл ажиллагаанд зориулсан параметрүүдийг
тохируулах шаардлага байхгүй юм. Жишээ нь, таныг товчлуур дарахад тохируулга
автоматаар хийгдэх болно. Энэ бүтээгдэхүүнтэй байхад талбайн ажил хялбар дуусах
болно.
Олон хиймэл дагуулын дагах систем
Энэхүү V30 GNSS RTK систем нь 220 сувгаар хангагдсан бөгөөд GNSS хиймэл
дагуулын Констэллтэй бүрэн нийцдэг тул GLONASS Галилей, БДҮ, SBAS, GPS, гэх мэт
төхөөрөмжүүдийг хянах боломж олгоно.
Өндөр долгионы UHF радио дамжуулагч
мөн хүлээн авагчид, өндөр долгионы UHF радио дамжуулагч бий учиражлын горим нь base болон rover хоёр
солигдохоор хийгдсэн. 2 ваттын HI-TARGET ын дотоод UHF радио дамжуулагч болоод
1 ваттын Pacific Crest TrimTalk© internal UHF радио дамжуулагч таны сонголтод
бий бөгөөд эдгээр нь UHF RTK ын үйл ажиллагаанд ашиглагдаж, тус бүтээгдэхүүнийг
бусад брэндийн хүлээн авагчидтай ажиллах боломжыг олгодог ба Trim Talk©
compatible радиотой тус тус зохицдог.
CORS системийн доорхи зурвасгүй үйл ажиллагаа
Дотооддоо GPRS
буюу 3G модем боловсруулсан, V30 GNSS RTK систем ньCMR or RTCM ын CORS сүлжээний залруулгын
дагуу нь залруулгатай ажиллаж болно. Хамгийн гол нь, мэссэжүүдийг
орчуулах шаардлагагүй төдийгүй зурвасгүй уншигдах болно.
Урт наслаттай зай
Энэ бүтээгдэхүүн нь 4400mAh Li-Ion зайгаар цэнэглэгдсэн 13-15 цагийн статик
ажлын цагаар ажилладаг.Үүний зэрэгцээ, RTK Rover (UHF/GPRS/3G) ийн зай нь 10-12
цаг ийн ажлын цагаар ажилладаг бол RTK base нь 8 10 цаг ажилладаг.
Сайн хаалт хамгаалалт
Хамгаалалтын горим нь IP67 стандартад нийцсэн. Уян хатан хананы кабель нь бетон
уруу 3м уналтад сайн тэсвэртэй, хамгаалагдсан байдаг. Тэр ч байтугай нөлөө буюу
чичиргээнд үйлчлүүлэгчид бүтээгдэхүүнийг чөлөөтэй хэрэглэж болно.
Талбайн удирдлага болон программ хангамж
V30 GNSS RTK системийн удирдлага болон програм хангамж нь сонголттой байдаг.
HI-TARGET ын үйлдвэрлэсэн талбайн программ хангамжаас гадна OS Microsoft
Windows Mobile 6.5 тай удирдлага нь гуравдагч талын буюу Carlson SurvCE,
MicroSurvey FieldGenius, Digiterra Explorer, ERI ArcPad ын программ
хангамжуудтай мөн зохицон ажилладаг. Wi-Fi, Bluetooth, болон GPRS/3G ээр
тохируулсан HI-TARGET controller ын удирдлага нь бусад төхөөрөмж серверүүдтэй
холбогдож мэдээллүүдийг ямар нэгэн саадгүй нэгэн зэрэг цуглуулах боломжтой.
1. Measurement with High Accuracy
The V30 GNSS RTK system is manufactured based on the Pacific Crest Maxwell 6 Custom Survey GNSS technology and the Proven Pacific Crest low evaluation technology. The multiple correlator with high precision realizes the GNSS pseudo range measurements. With the unfiltered, unsmoothed pseudo range measurements data, the low noise, low multipath error, low time domain correction, as well as high dynamic response are all realized. With 1Hz bandwidth, the measurement precision of the GNSS carrier phase is less than 1mm. The signal-to-noise of the V30 GNSS RTK system is reported in dB-Hz
2. Satellite Signals Tracked Simultaneously
GPS: L1C/A, L2C, L2E, L5
GLONASS: L1C/A, L1P, L2C/A (for GLONASS M only), L2P
SBAS: L1 C/A, L5
Galileo: L1 BOC, E5A, E5B, E5AltBOCⅰ
BDS/Compass (optional): B1, B2ⅱ
QZSS: L1 C/A, L1 SAIF, L2C, L5
3. Positioning Performance
1) Static and rapid static GNSS Surveying
Horizontal: 2.5mm+0.5ppm RMS
Vertical: 5mm+0.5ppm RMS
2) Post Processing Kinematic Surveying
(PPK/Stop & Start) GNSS Surveying
Horizontal: 1cm+1ppm RMS
Vertical: 2.5cm+1ppm RMS
Initializing time: generally 10 minutes for base and 5 minutes for rover
Initializing reliability: typically>99.9%
3) Real-time Kinematic(RTK) Surveying
Horizontal: 8mm+1ppm RMS
Vertical: 15mm+1ppm RMS
Initializing time: typically<8 seconds
Initializing reliability: typically > 99.9%
4) Code Differential GNSS Positioning
Horizontal: 25cm+1ppm RMS
Vertical: 50cm+1ppm RMS
SBAS : 0.50m Horizontal, 0.85m Vertical
Hardware Specifications
Physical Performance
Dimensions (WЧH): 19.50cmЧ10.40cm (7.68 inЧ4.09 in)
Weight:1.3kg (2.86lb) with battery inserted, internal radio, standard UHF antenna
Operating temperature:-45℃ to +65℃ (-49℉ to +149℉)
Storage temperature: 55℃ to +85℃ (-67℉ to +185℉)
Humidity:100%
Waterproof/dustproof:IP67 standard, temporary immersion to depth of 1m is available (3.28ft).
Shock and vibration resistance:Anti-3m natural drop onto concrete
Electric Performance
External input power:6V to 28V DC
Power consumption:2.5W
Internal rechargeable battery:7.4V 4400mAh Lithium-Ion battery (the internal power and the external power can be switched automatically).
Internal batteries life
Static working: 13-15 hours
RTK Rover (UHF/GPRS/3G):10-12 hours
RTK Base: 8-10 hours
I/O interface
1ЧBluetooth
1Чstandard USB2.0 port
2ЧRS232 serial port
2ЧDC power input (8-pin & 5-pin)
Communication and Data Storage
GPRS/GSM or 3G
GPRS/GSM or 3G: Included
Network RTK (via CORS) Range: 20-50km
HI-TARGET Iinternal UHF Radio (standard)
Frequency: 460 MHz with 116 channels
Transmitting Power: Adjustable among 0.1W, 1W, 2W
Transmitting Speed: Up to 19.2Kbps
Working Range: General 3-5km, 8-10km optimal
Pacific Crest ADL Foundation Internal UHF Radio
Frequency: 390~430 MHz or 430~470 MHz
Transmitting Power : Adjustable among 0.1W, 0.5W, 1W
Transmitting Speed: Up to 19.2Kbps
Radio Communication Protocol: Most of the protocols are supported.
Working Range: Typical 3-5km, 8-10km optimal
HI-TARGET External UHF Radio (standard)
Frequency: 460 MHz with 116 channels
Transmitting Power : Adjustable amount 5W, 10W, 20W, 30W
Transmitting Speed: Up to 19.2Kbps
Working Range: 8-10km typical, 15-20km optimal
Pacific Crest ADL Vantage Pro External UHF Radio
Frequency: 390-430 MHz or 430-470 MHz
Transmitting Power : Adjustable from 4W to 35W
Transmitting Speed: Up to 19.2Kbps
Radio Communication protocol: Most of the protocols are supported.
Working Range: Typical 8-10km, 15-20km optimal
Other External Communication Device Supported
GSM modem
Data Storage
Internal Memory: 64MB
Data Formats (From 1Hz positioning output up to 50Hz)
CMR: sCMRx, CMR, CMR input and output
RTCM: RTCM 2.1, 2.2, 2.3, 3.0, 3.1 input and output
Navigation Outputs ASCII: NMEA-0183 GSV, AVR, RMC, HDT, VGK, VHD, ROT, GGK, GGA, GSA, ZDA, VTG, GST, PJT, PJK, BPQ, GLL, GRS, GBS
Navigation Outputs Binary: GSOF
Impulse Frequency: 1 Pulse/s Output
Дэлгэрэнгүй энд дар
http://hi-target-mongolia.khas.mn

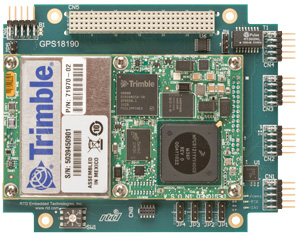

- Trimble BD970 board-оор тоноглогдсон
- Tracking BDS (Beidou Navigation Satellite System)
V30 GNSS RTK систем
