ШУТИС-БАС-Технологийн салбарын профессор Д.Оюунбилэг

Зөвлөх профессор Ж.Амгалан

2021 оны байдлаар улсын хэмжээнд хийгдсэн нийт барилгын ажлын 25,2% - ийг тусгай зориулалтын инженерийн барилга, байгууламж /Өндөр барилга, зам гүүр/ барих ажил эзэлж байна. Судлаачдын тооцоолсноор энэ ажил нь 2022 онд ч илүү өсөлттэй байхаар дүр зураг харагдаж байна.

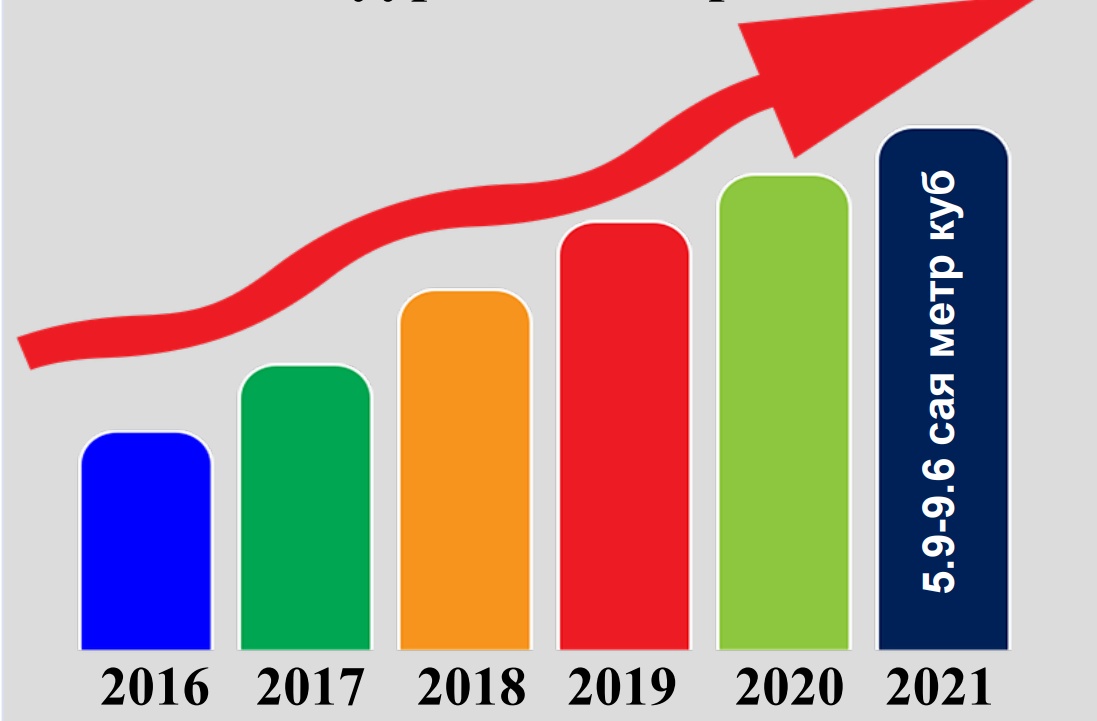

Бетон зуурмагийн хэрэгцээ

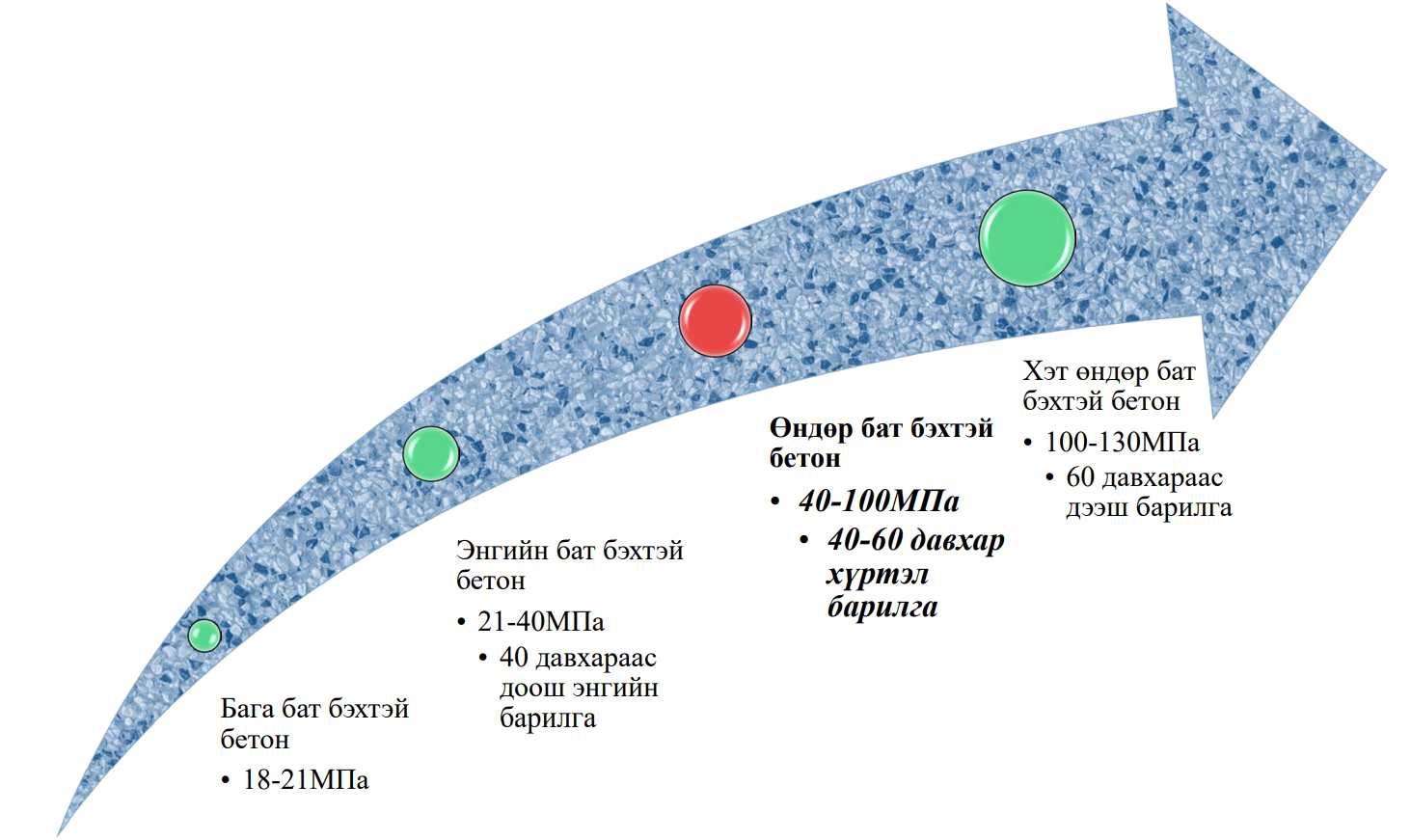

Өндөр үзүүлэлттэй бетон

Барилгын салбарын өнөөгийн байдал

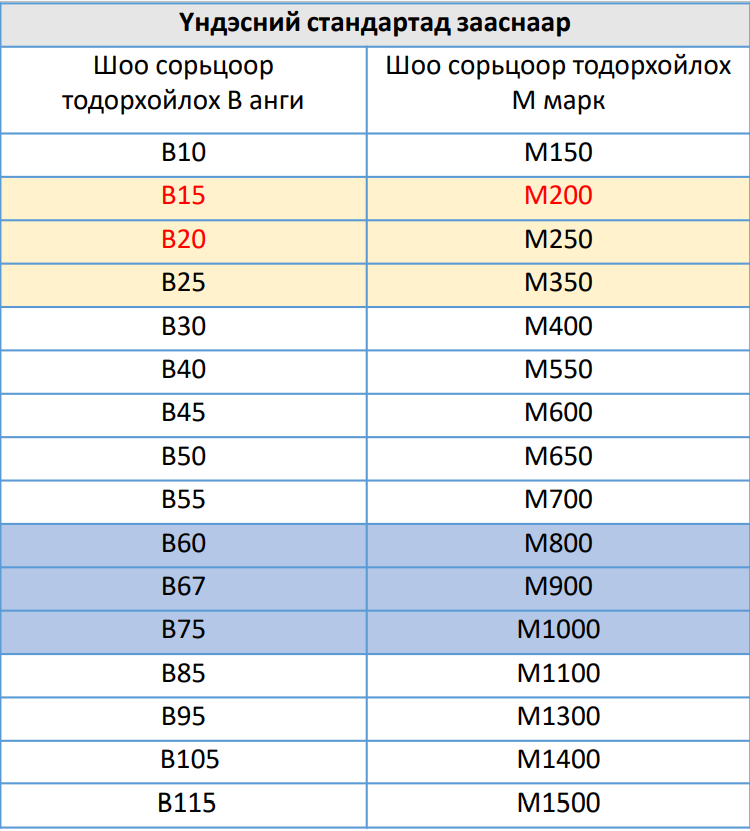

Манай улс нь өндөр барилга, байгууламжид захиалгын дагуу зөвхөн 50-60МПа бетоныг үйлдвэрлэж байна.

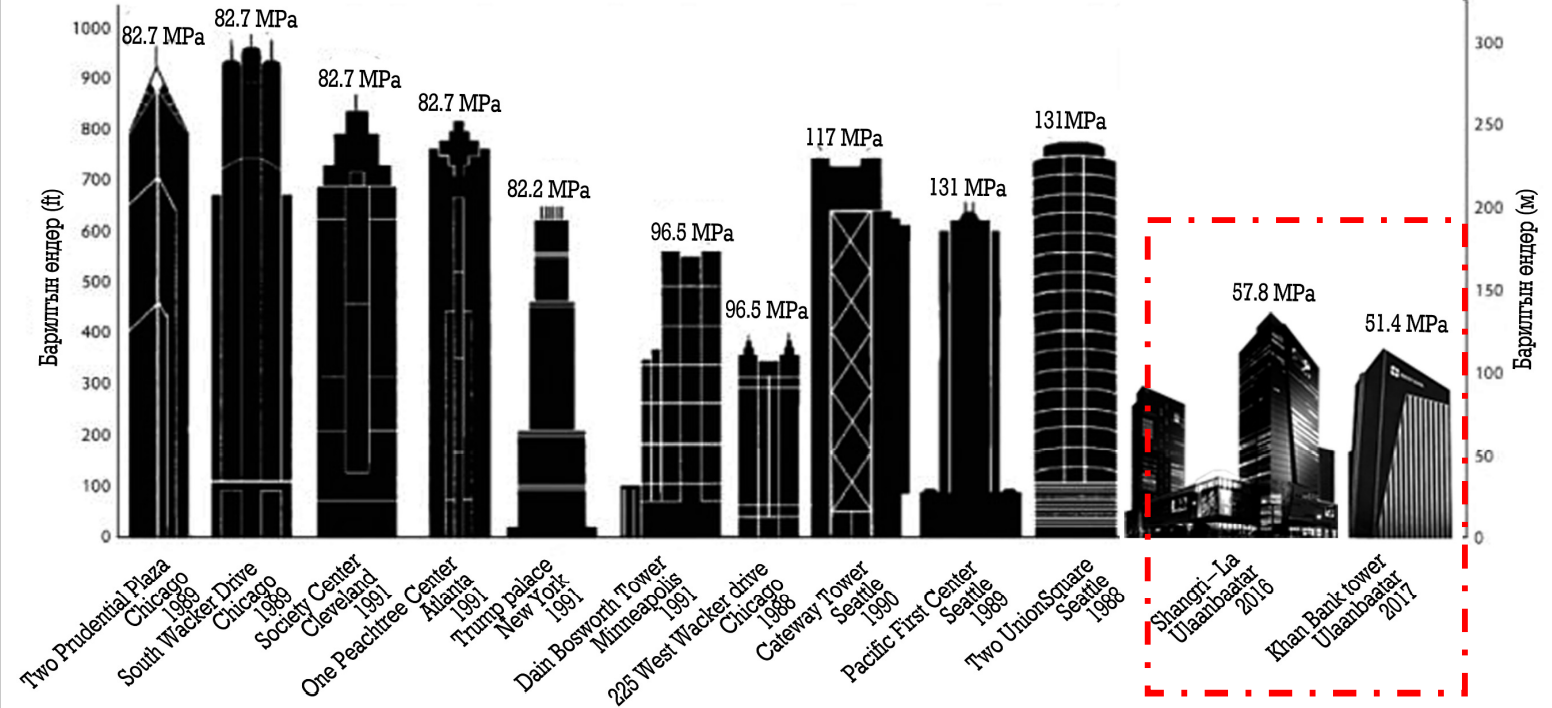

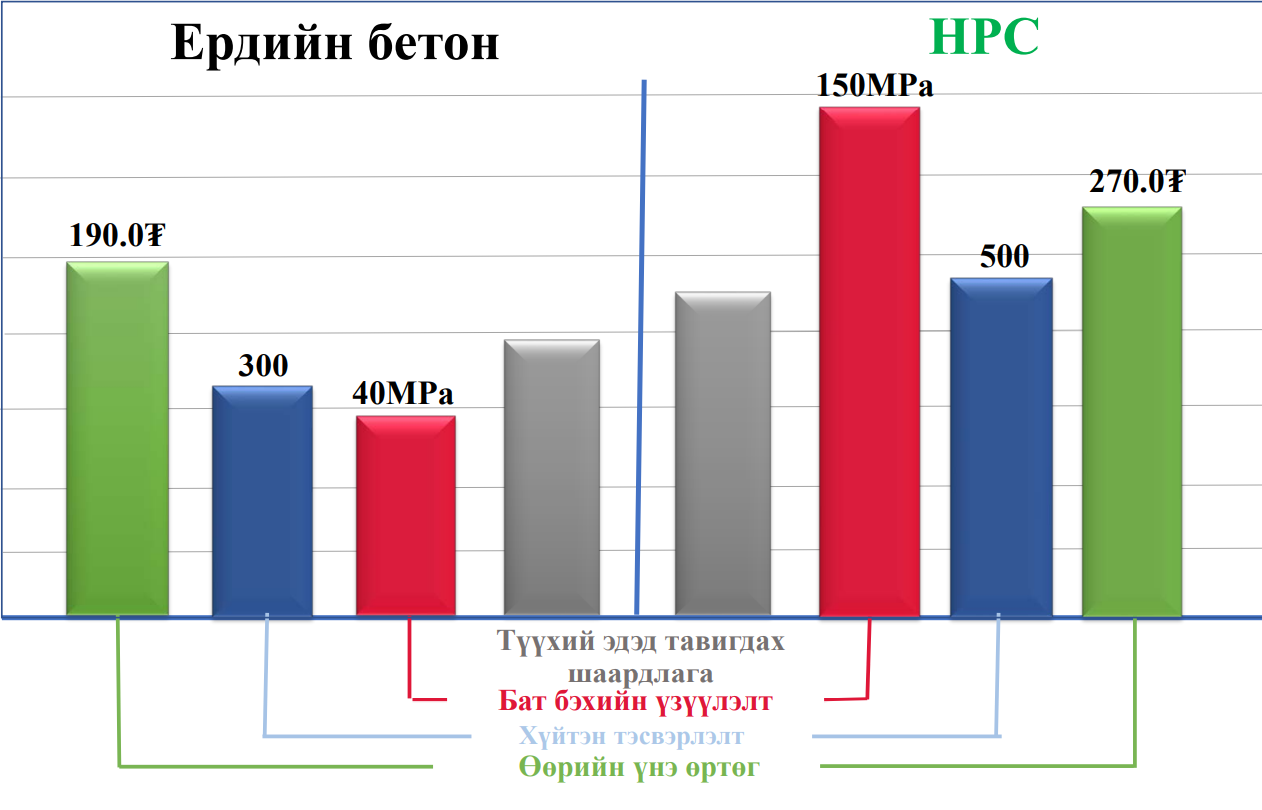

Өндөр үзүүлэлттэй бетоны хэрэглээ

Гадаадын орнуудад өндөр барилга, алслал урттай зам гүүр, тусгай зориулалтын бүтээц эдлэлд ӨНДӨР ҮЗҮҮЛЭЛТТЭЙ БЕТОН-ны судалгааг гүйцэтгээд үйлдвэрлэлд нэвтрүүлсэн бол манай оронд хөгжиж эхэлж байна.

Бэлтгэл үе-HPC гарган авах-чанарын хяналт хийх

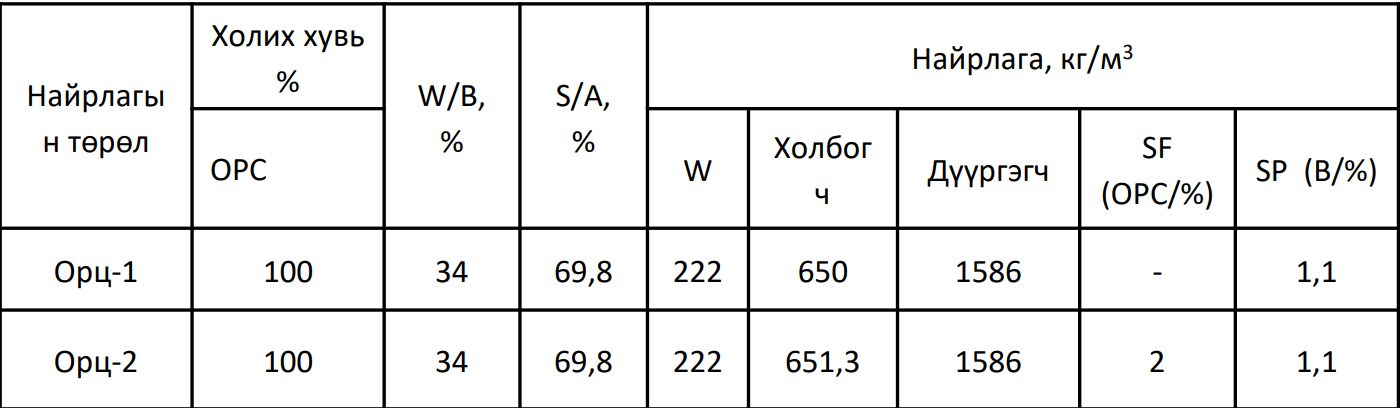

Дүүргэгч болон барьцалдах материалын төрлийг сонгох туршилт

1-р үе шат

Түүхий эдэд тавигдах чанарын шаардлага

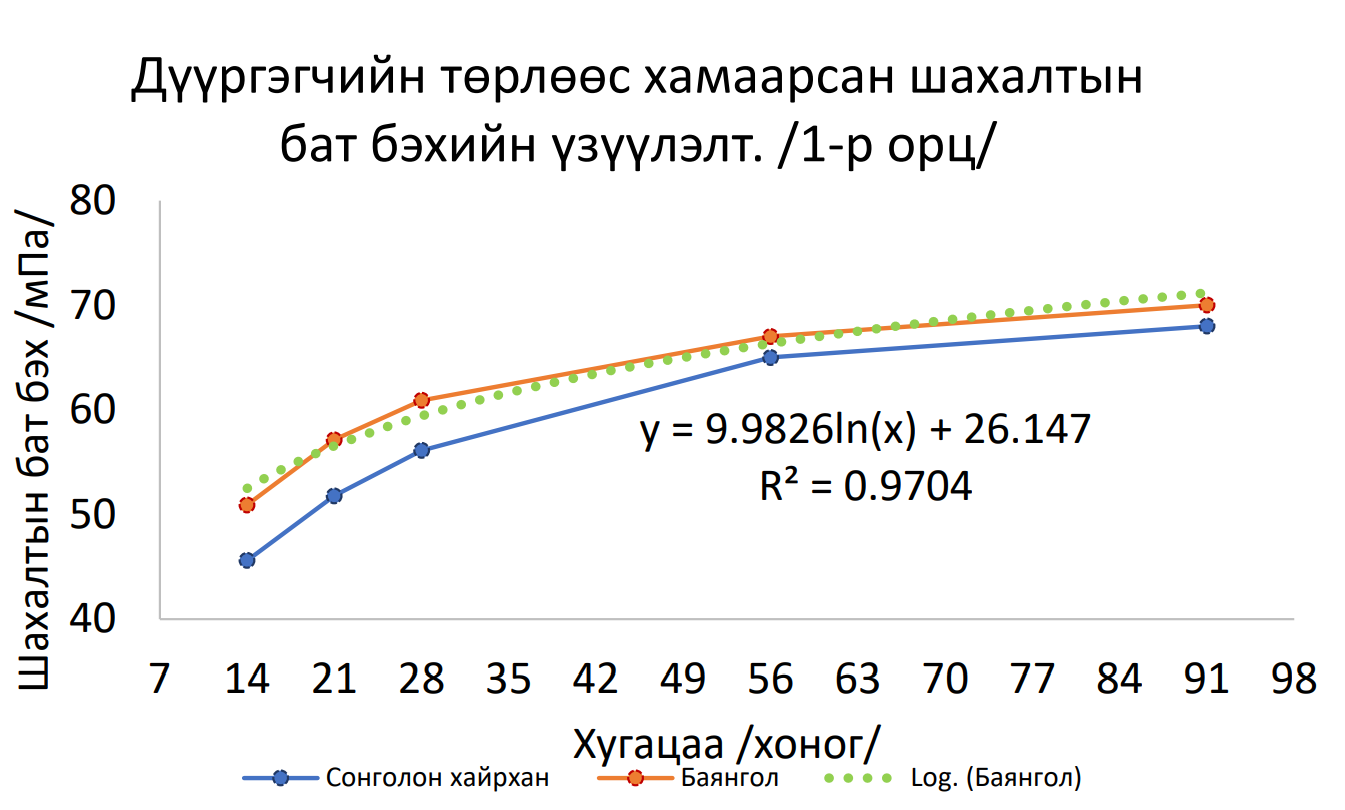

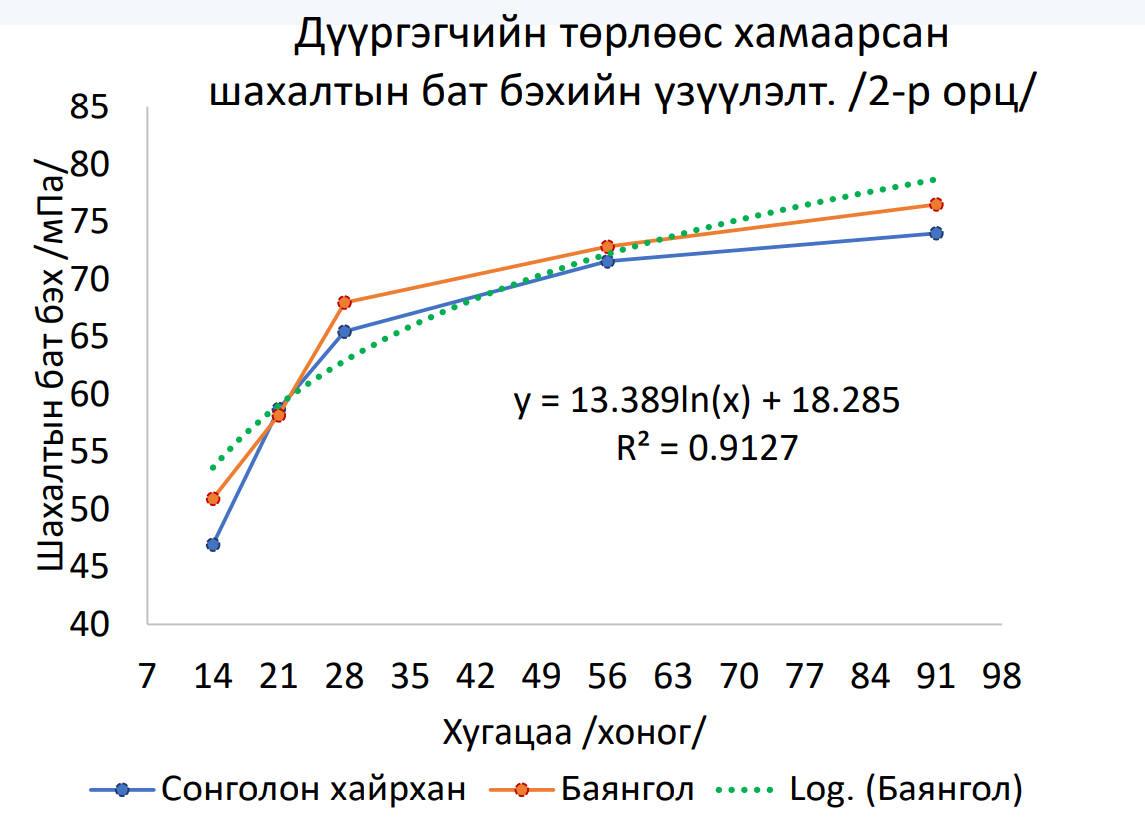

А. Өндөр үзүүлэлттэй бетонд хэрэглэх дүүргэгч нь өндөр бат бэхтэй байх хэрэгтэй. Бутрамтгай чанар байвал зохих байгаа нь жингийн хорогдол 10 % 6,1 / харьцуулсан бат бэх / Б-8...Б-24марк Б-8-(100 МПа-аас их) тул Баянгол Карьер ХК ийн дайргыг сонгон авсан.

Б. Өндөр үзүүлэлттэй бетонд хэрэглэх цемент нь өндөр бат бэхтэй байх хэрэгтэй.

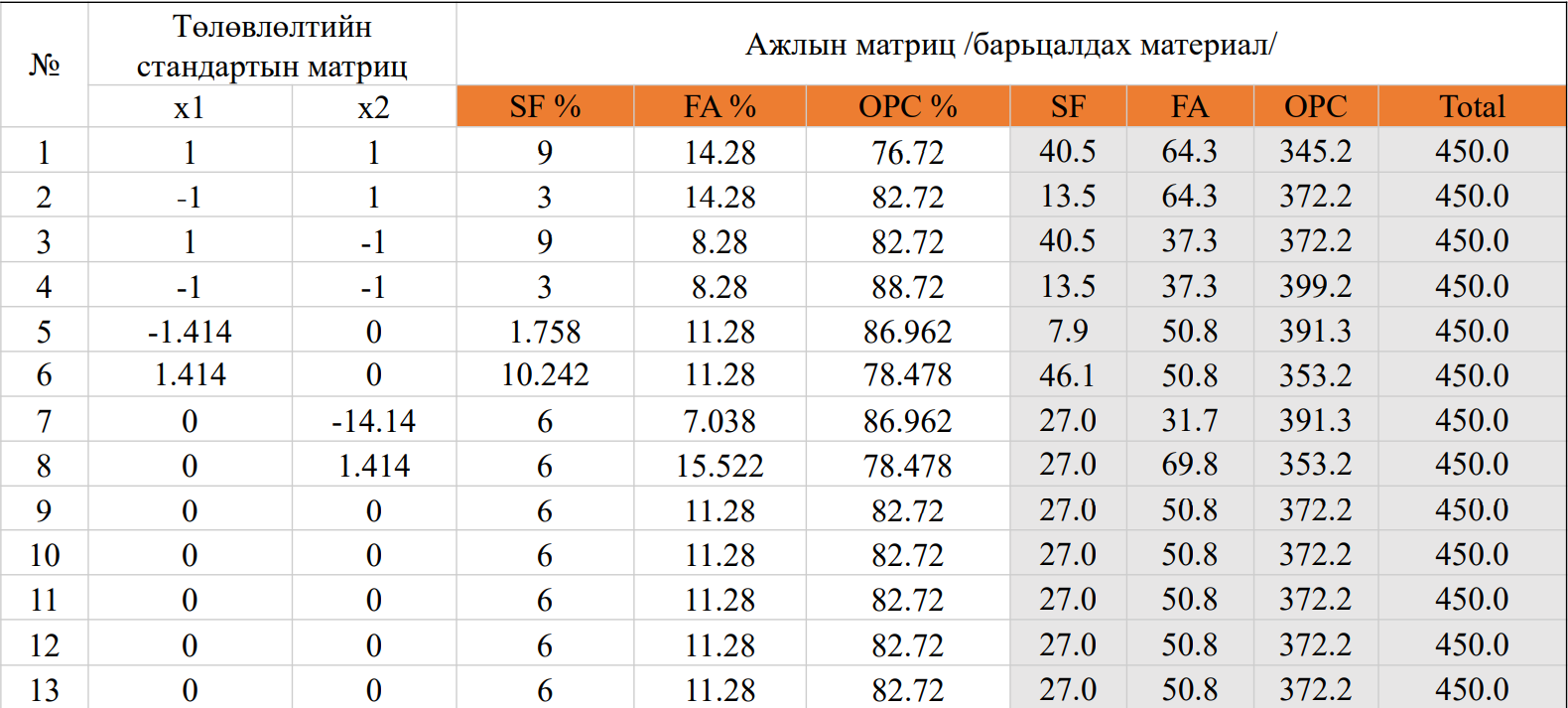

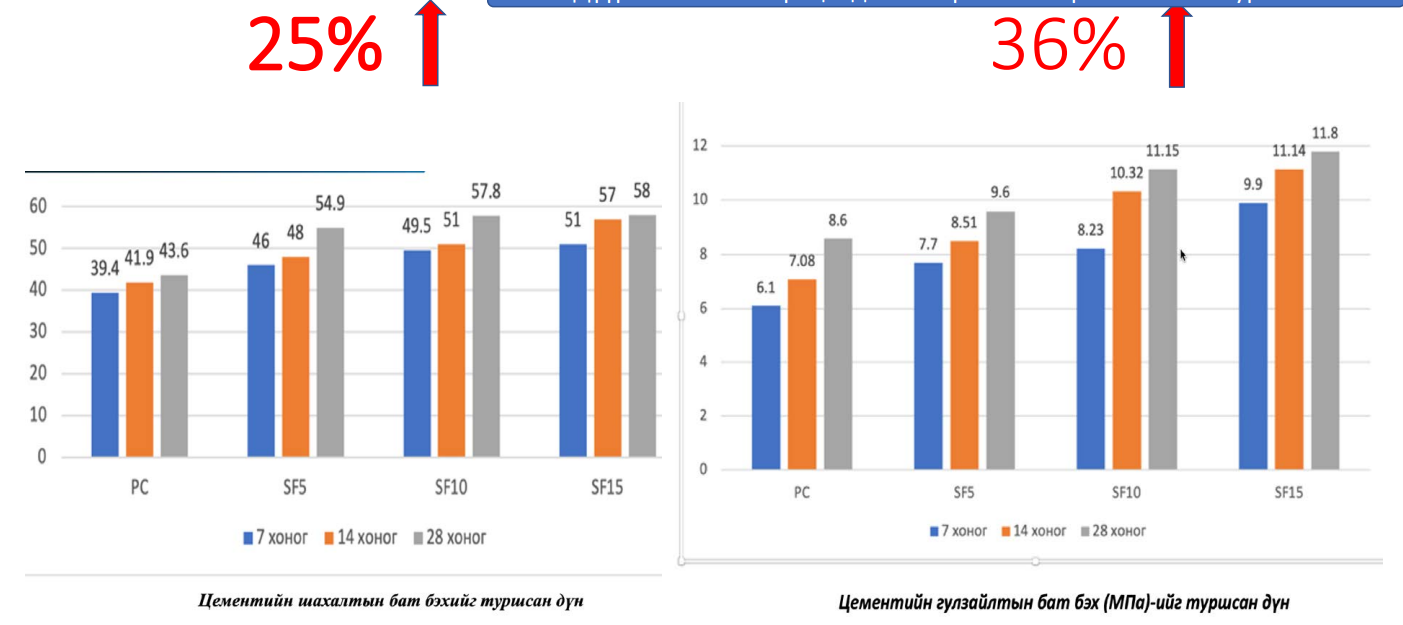

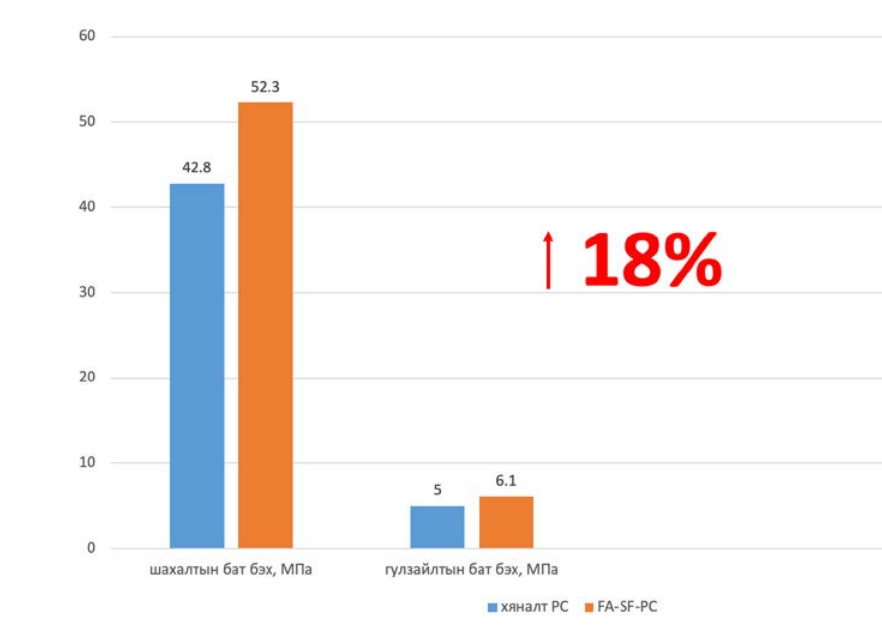

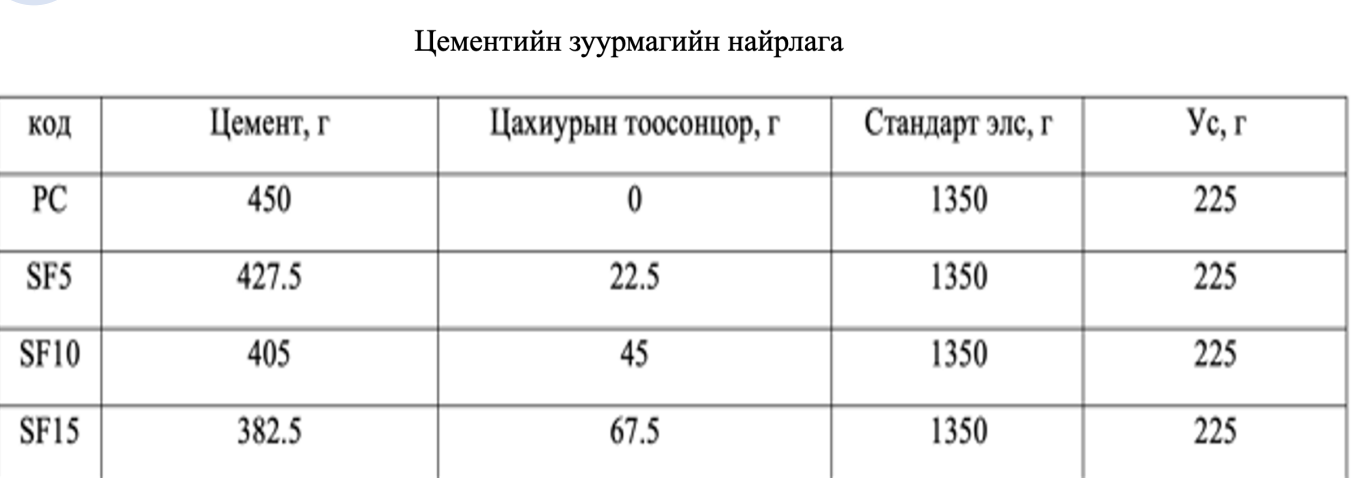

Бат бэхийг нэмэгдүүлэх, цементийн орцыг хэмнэх гэсэн давхар зорилгоор ДЦС-ын үнс ба Цахиурын тоосонцорыг хослуулан нэмж өгсөн. Туршилтын ажлын дүнд тохиромжтой найрлагыг хамгийн өндөр бат бэх үзүүлж байгаа 9% ДЦС-ын, 14.28% цахиурын тоосонцор SF, 76.72% портландцемент PC гэж тогтоосон бөгөөд бат бэхийн үзүүлэлтиййг 18% -иар нэмэгдүүлж чадсан байна.

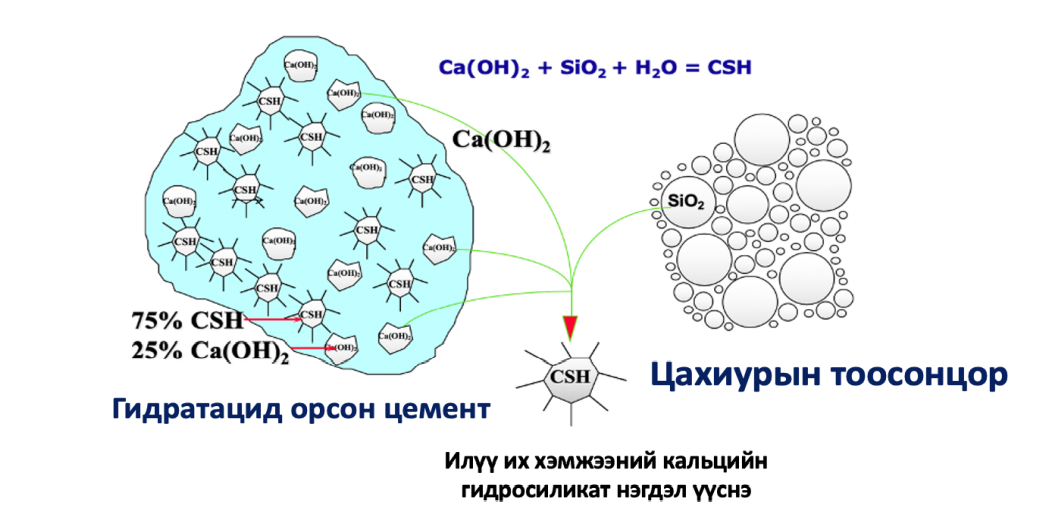

Цахиурын тоосонцор SF нөлөө илүү байна.

2-р үе шат

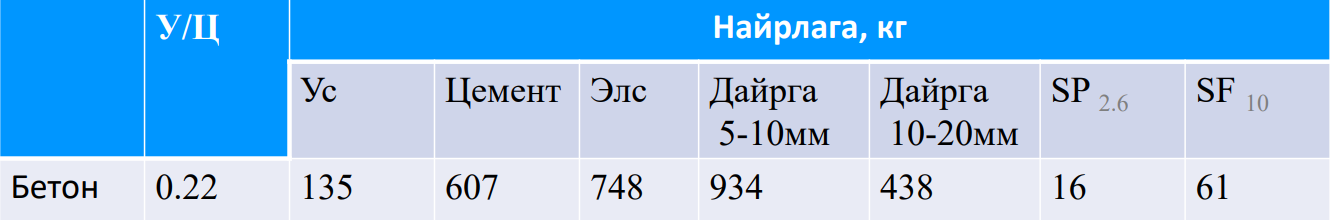

Өндөр үзүүлэлттэй бетоны оновчтой найрлага

3-р үе шат

БЕТОНЫ ЧАНАРЫН ҮЗҮҮЛЭЛТ

ХӨДӨЛГӨӨНТ ЧАНАР-ыг хангах

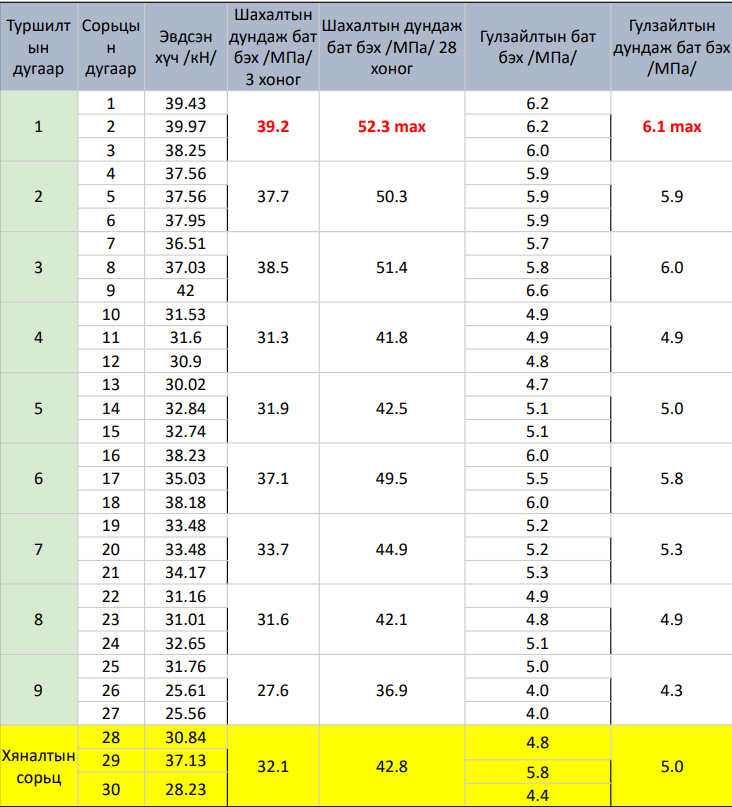

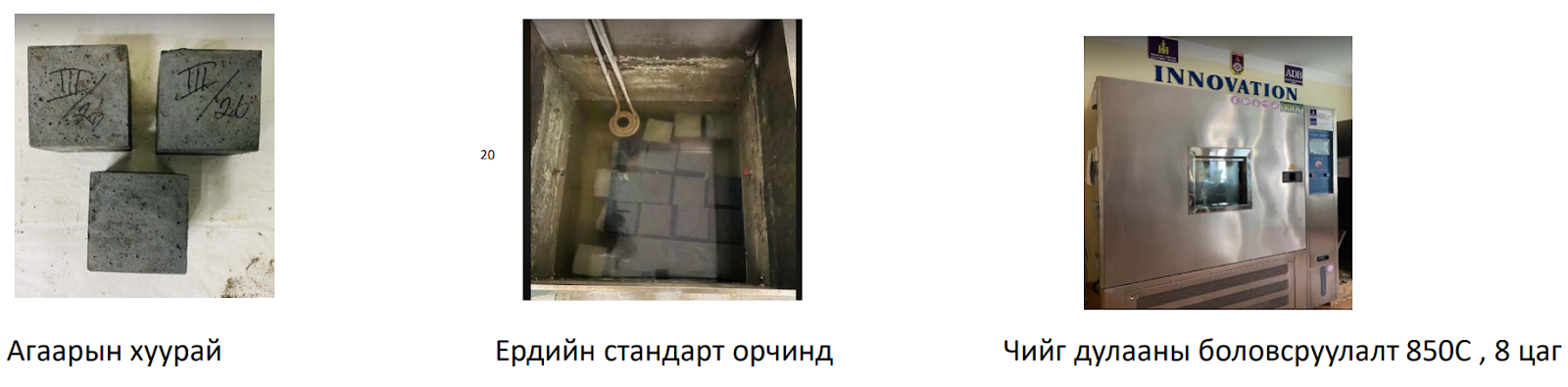

Шахалтын бат бэх. Ердийн тасалгааны тогтмол 20±2ºС температуртай, RH 60±5% чийгшилтэй өрөөнд, стандарт нөхцөлд, чийг дулааны боловсруулалтанд оруулж 3, 7, 14, 28 хоног арчлаад шахалтын бат бэхийг MNS 1272: 1999 стандартын аргачлалаар туршиж үзсэн.

Чийг дулааны боловсруулалтыг 85 хэмийн температурт 8 цаг турш хийсэн сорьцын 3 хоногийн дараах бат бэх 81.8 МПа болсон нь төслийн бат бэхийг шууд авч байгааг харуулж байна. Агаарын хуурай нөхцөлд 28 хоног бэхжүүсэн сорьцын бетон сорьцын бат бэх 80.7МПа байгаа нь шаардлагад нийцэж байна. Бетоны арчилгааг зөв хийж чадвал бат бэхийг 98.4 МПа буюу 15%-иар нэмэгдүүлэх боломжтой нь ердийн стандарт орчинд бэхжүүлсэн сорьцын бат бэхийн үзүүлэлтээр батлагдаж байна.

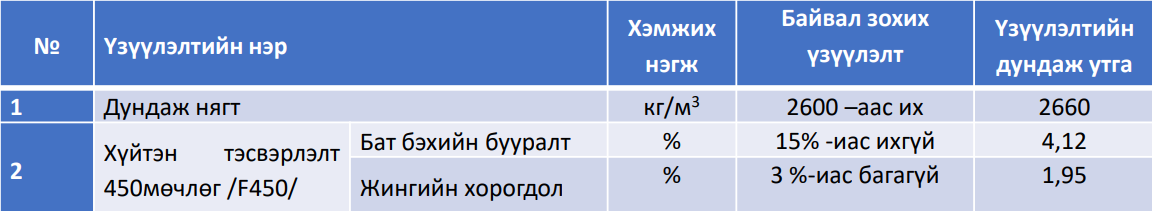

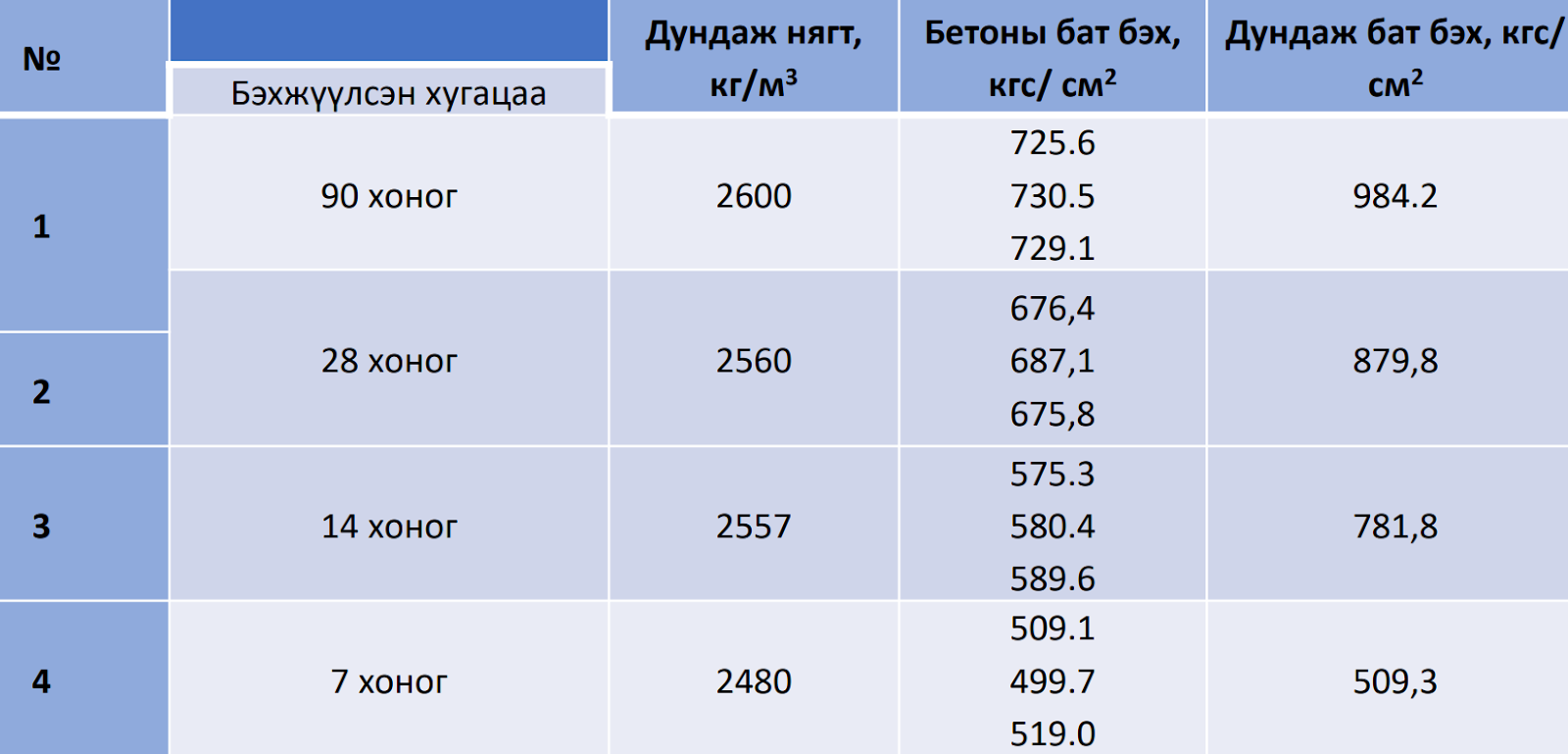

Дундаж нягт D

Бетоны агшилт

Судалгаагаар тооцож гаргасан орцын дагуу зуурмаг зуурч үлгэрүүдийг 100х100х300 мм хэвэнд тасалгааны температурт 1 хоног (24 цаг)-ийн турш хэвэнд хэлбэржүүлсний дараа ердийн тасалгааны тогтмол 20±2ºС температуртай, RH 60±5 % чийгшилтэй нөхцөлд бэхжихдээ үзүүлсэн агшилтын хэмжээг стандартын дагуу тодорхойллоо. Бетон зуурмагийг хэвлэж дуусаад нэн даруй сайн хучиж бетоны гадаргуугаас ус уурших боломжийг бүрэн хааж налархай агшилт үүсэхээс хамгаалсан болно. Туршилтаар бетон гулдмай 672 цагийн турш 0,2 мм/м хэмжээний агшилт үзүүлсэн байна.

Хүйтэн тэсвэрлэлт F

Дотоод бүтцийн судалгаа

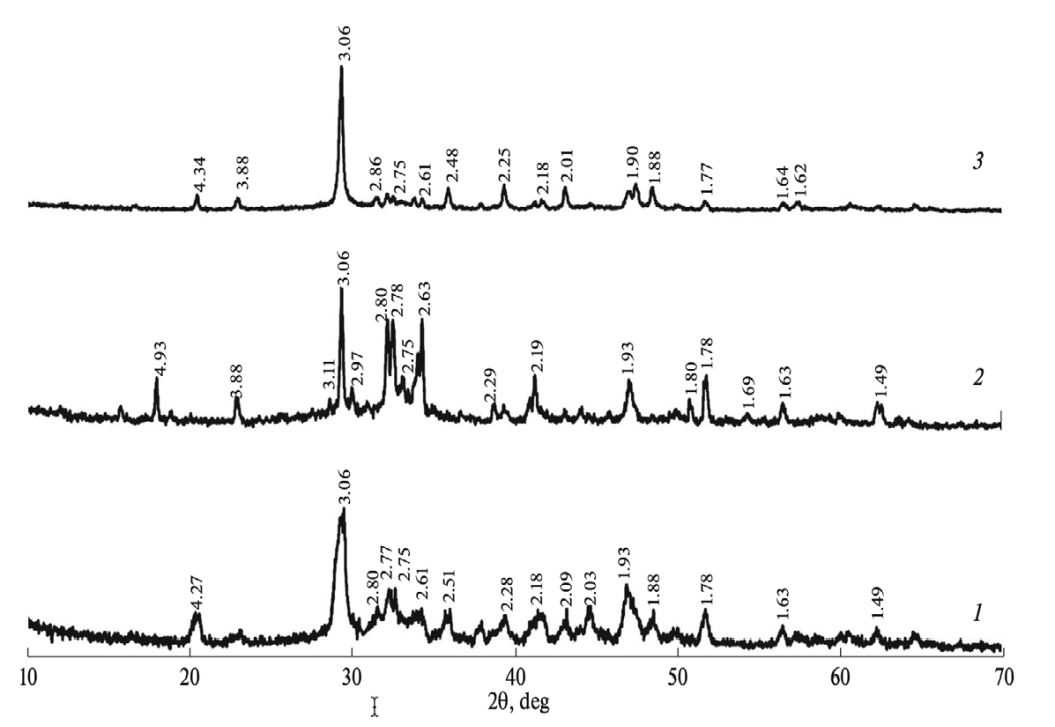

28 хоног бэхжсэний дараах цементийн чулууны рентгенограмм

• (1) 0 (2) FA+SF (3) 15% SF

• (CaO)х ⋅ SiO2 · nH2O: d = 5.41, 3.06, 2.97, 2.80, 1.83, 1.67 Å;

• 3CaO · Al2O3 · xH2O: d = 4.34, 3.07, 2.75, 2.24, 1.77, 1.64 Å;

• 2CaO · SiO2 · H2O: d = 4.27, 3.06, 2.94, 1.97, 1.88, 1.82 Å;

• 3CaO · SiO2: d = 3.02, 2.75, 2.61, 2.18, 1.76, 1.48 Å;

• Са(ОН)2: d = 4.93, 3.11, 2.63, 1.93, 1.79, 1.69 Å.

SF нэмэлттэй цементийн X Ray

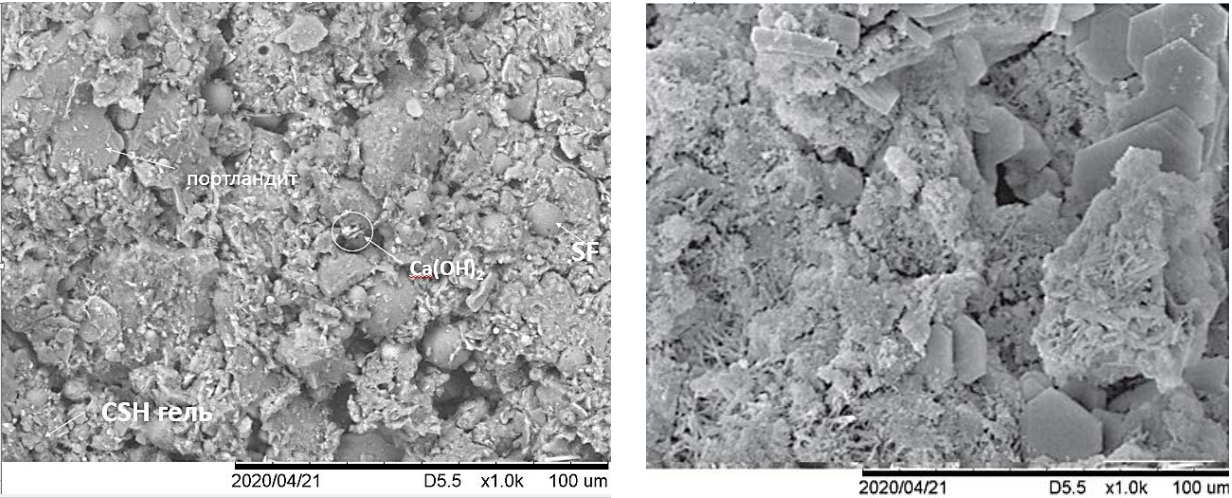

SF бетоны SEM

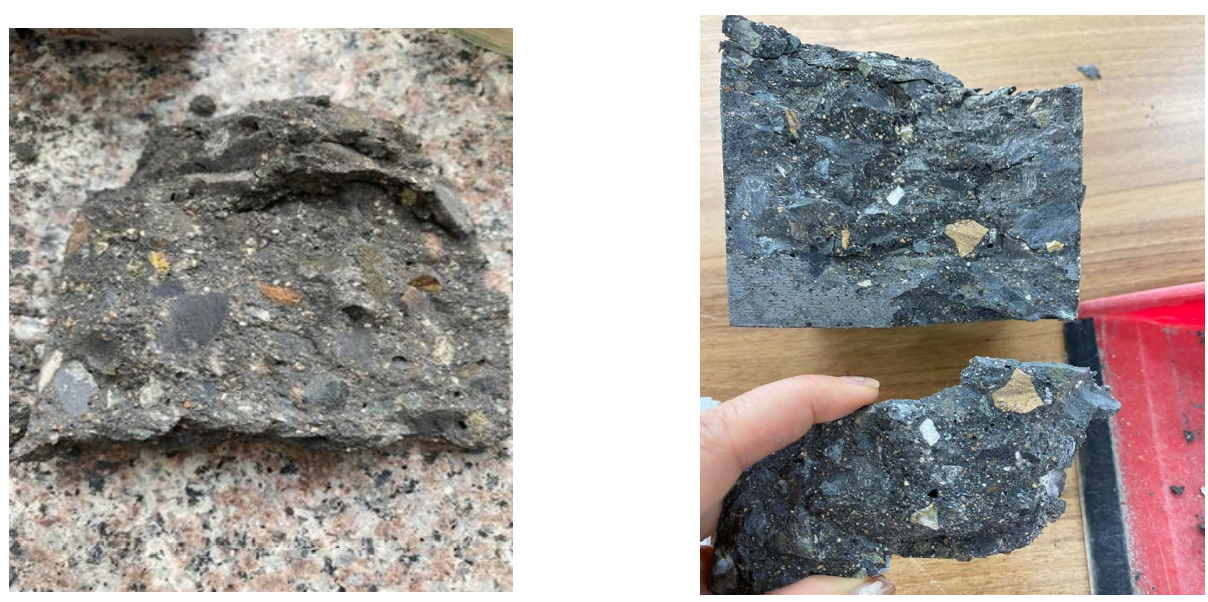

Макро бүтэц

Дүгнэлт

1. Өөрөө нягтардаг, хөдөлгөөнт чанартай В60 ангийн бетон зуурмагийн оновчтой найрлагыг тогтоосон. Дүүргэгч ба цементийн төрлийг сонгох туршилт хийгдсэн.

2. Бетон хольцийн хэвлэгдэх чанар нь доргиулахгүйгээр өөрөө тархан тэгширч нягтрах шаардлага хангаж байна.

3. Бетоны сонгосон найрлага, технологийг хэрэглэн үйлдвэрлэсэн эдлэлийг 850С-ын температур, 95%-ийн харьцангуй чийгшилтэй орчинд 8 цагийн турш уураар бэхжүүлсэн нөхцөлд 72 цагийн дараа ашиглалтад шилжүүлэх боломжтой.

4. Оновчтой найрлага бүхий бетоныг 17-20С-ын температуртай агаарын хуурай орчинд 28 хоногийн турш бэхжүүлэхэд шахалтын бат бэх, хүйтэн тэсвэрлэлт, агшилт зэрэг 4 нь 100 МПа –ийн шаардлагыг бүрэн хангаж байна.
